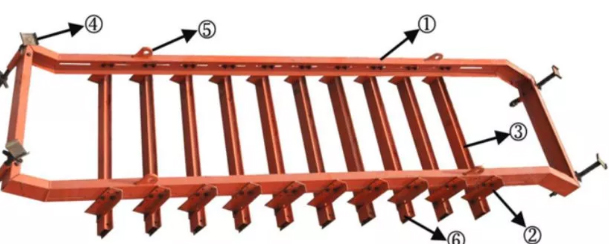

新型工具式可调节楼梯钢模板

工具式可调节楼梯钢模板加工

委托专业钢结构制作工厂，利用型钢、钢板原材进行加工模板的各个部件。

开槽：采用两端定位机械开孔，孔洞之间自动切割开通槽。

孔洞：为机械开孔，洞口定位偏差±1mm。

焊接：槽钢为人工焊接，焊缝高度hf为5mm，允许偏差+1mm。

后期处理：机械除锈，刷两道黄色防锈漆。

依据模板加工图，进行踏步踢板钢板裁板，钢板宽度尺寸偏差±1mm，长度尺寸偏差-2mm，板面平整度±1mm；角钢下料，长度尺寸偏差-5mm，竖向角钢长度偏差±2mm；槽钢连接处端部倾角必须严格控制，其允许误差±0.01度。

一、楼梯梯段底模及钢筋安装

现场楼梯梯段底模与楼板支撑架同时开始支设，提前进行楼梯间的梁、楼梯钢筋安装，验收合格，待模板吊装就位。

二、模板各部件螺栓连接组装

（1）准备组装

按楼梯设计图纸，绘制模板组装工况图，每跑配备两个工人。搭设楼梯钢模板组装胎架，要求胎架搭设可靠、有足够的强度，使模板放置后稳当、便于操作，吊起方便；模板放置在胎架上的斜度与实际工作时相同，便于检查尺寸、间距、角度等，方便涂刷脱模剂或使用后的清理工作。

（2）组装楼梯

模板支架放置胎架上，居中螺栓固定中间的挡板，分别向上和向下按照踏步宽度，利用螺栓固定各挡板，按照踏步高度调整各踏步竖向位置，检查验收后刷脱模剂待起吊。

三、按楼梯设计工况调节定型

对于不同楼梯之间调用，变换时须进行调节定型，根据拟使用的楼梯设计工况，按照每跑步数n不同，选择使用频率最高的那跑楼梯，以该跑第n/2步挡板为基准，对应向上、向下分别开始均匀调节踏步位置，选择中间踏步向两端调节，如：在第七踏步开始，该调节方法提高了楼梯模板的可调节范围，减少误差，提高效率。

四、吊装就位及固定

新型工具式可调节楼梯钢模板施工技术_11从胎架上安全起吊模板至楼梯工作面人工配合就位，两端支撑采用100X（板厚-2）X（板厚-2）的自制混凝土垫块垫起，调节螺杆使楼梯模板标高到位，在楼梯下端平台钢模板槽钢端部设置水平钢管支撑，钢管一端顶撑在框架柱上，防止混凝土浇筑过程中产生的水平推力造成模板移位。

五、安装楼梯侧面模板

新型工具式可调节楼梯钢模板施工技术_12安装楼梯两侧侧面木模板，采用“步步紧”隔二布一直接固定于钢模板上，侧模板封板严密，防止漏浆造成质量缺陷。

六、踏板挂件安装

新型工具式可调节楼梯钢模板施工技术_14楼梯吊装就位固定后，将“L”型楼梯钢踏板挂件安放在钢模板上，作为人员上下通道使用，注意搭设底模的架体时，立杆应分居两侧，留出通道，免除马道搭设,规避了重要安全隐患。
